Ручная машина для полировки камня с радиальным рычагом
Высокоэффективное и гибкое решение для отделки поверхности и полировки кромок гранита, мрамора и искусственного камня.
Обзор продукта и расположение оборудования

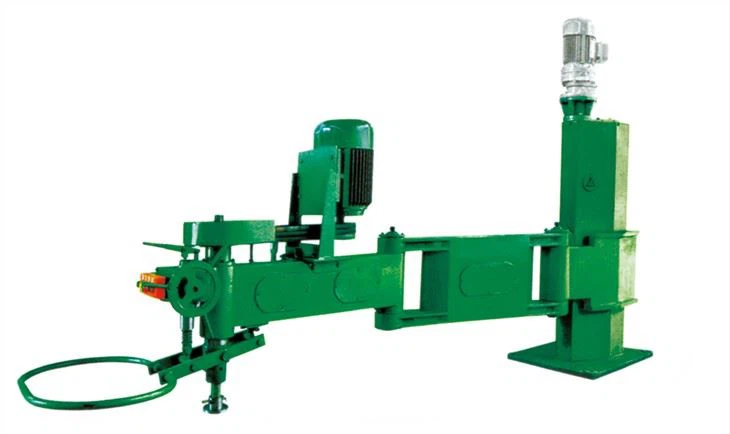

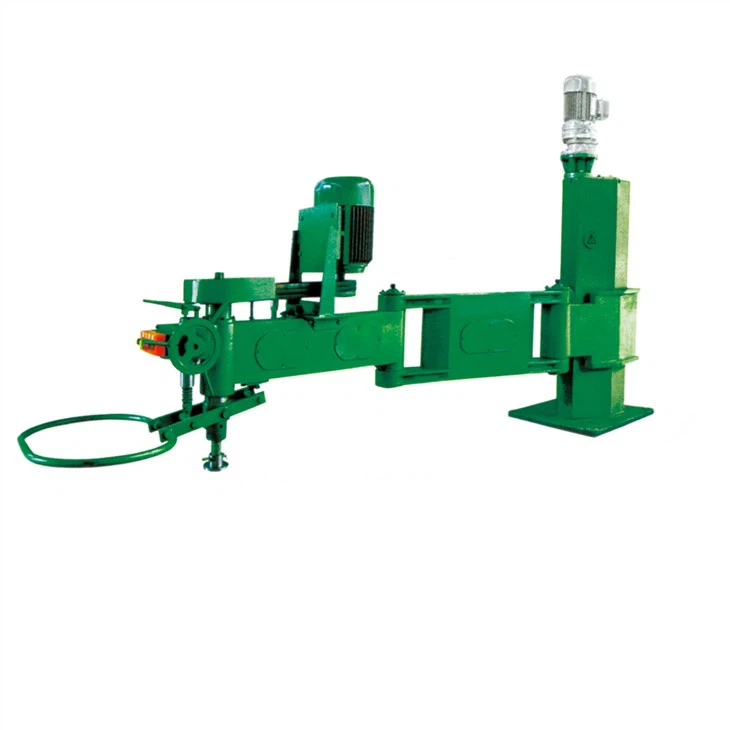

Ручная машина для полировки камня с радиальным рычагом (модель SFM-2600A/серия B), производстваПровинция Фуцзянь Kaida Stone Machinery Co., Ltd., представляет собой очень гибкое решение для отделки поверхности промышленного уровня, разработанное специально для заводов по обработке камня, мастерских по изготовлению надгробий и памятников, а также производителей архитектурных плит по индивидуальному заказу.
ОснащенПоворотный радиальный рычаг с двойным шарниром на 360 градусовБлагодаря максимальному радиусу вращения 2600 мм машина обеспечивает обширную обработку больших гранитных и мраморных плит. Благодаря использованию прочной прочной круглой колонны (цилиндра) в качестве вертикальной направляющей поверхности скольжения, SFM-2600A/B гарантирует исключительно плавные автоматические и ручные вертикальные перемещения без вибрации.
В отличие от полностью автоматизированных линейных полировальных машин, требующих длительной настройки и жестких размеров плит, эта ручная полировальная машина с радиальным рычагом предлагает непревзойденную универсальность для мелкосерийной обработки, изготовления нестандартных профилей кромок, ремонта дефектов поверхности, шлифовки торцевых поверхностей надгробия, мозаичной полировки и дуговой отделки плит (в сочетании с дополнительным вращающимся столом).
Технические характеристики
| Параметр спецификации | Стоимость/Детали | Примечания/Параметры |
|---|---|---|
| Название продукта | Ручная машина для полировки камня с радиальным рычагом | Устройство для полировки камня с радиальной рукояткой / Ручная полировка |
| Модельная серия | SFM-2600A / SFM-2600B | |
| Мощность главного двигателя | 5,5 кВт / 7,5 кВт | |
| Радиус вращения | 2600 мм / 3000 мм | Расширенный рабочий охват для покрытия больших плит. |
| Диапазон вертикального хода | 0 – 80 мм | Гладкая вертикальная подъемная направляющая вдоль круглой колонны |
| Диаметр шлифовального круга | Φ 105 мм (совместим с Φ 100–180 мм) | Подходит для алмазных дисков, франкфуртских блоков, резиновых колодок. |
| Мощность обработки | 8 – 9 m²/h | На основе мрамора средней твердости толщиной 20–30 мм. |
| Электрическое управление | ПЛК PANASONIC и преобразователь частоты | В сочетании с сенсорной панелью управления |
| Конструкционный материал | Тяжелый чугун HT200 | Каркас гашения вибрации высокой плотности |
| Габаритные размеры (Д×Ш×В) | 3200/3800 × 1800 × 1650 мм | Компактная занимаемая площадь |
| Приблизительный вес | ~ 800 кг | Тяжелая базовая конструкция для максимальной устойчивости. |
Ключевые механические характеристики и конструктивный дизайн
1. Прочная чугунная несущая рама HT200.
Основной корпус и опорная колонна машины отлиты из высокопрочного серого чугуна HT200. Высокая плотность и термическая стабильность чугуна HT200 эффективно поглощают механические вибрации во время удаления тяжелых материалов, предотвращая вибрацию инструмента, неровности поверхности и вихревые следы на хрупких мраморных или хрупких гранитных плитах.
2. Прецизионная поверхность направляющей цилиндра круглой колонны
Вертикальная подъемная система имеет прецизионно обработанную массивную круглую колонну (цилиндр) в качестве направляющей поверхности скольжения. Такая конструкция обеспечивает строгое соосное выравнивание и жесткость при регулировке вверх и вниз, гарантируя, что прижимное давление остается равномерно распределенным по всей поверхности заготовки.
3. Главный приводной двигатель SIEMENS с высоким крутящим моментом
Приводимая в движение главным двигателем SIEMENS промышленного класса, установленным на прочном усиленном основании сиденья, машина предлагает две конфигурации привода:
- Односкоростной привод (5,5 кВт):Постоянная скорость, оптимизированная для стандартизированных процедур полировки.
- Двухскоростной привод (7,5 кВт):Низкая скорость обеспечивает высокий крутящий момент для агрессивного алмазного шлифования и калибровки; Высокая скорость обеспечивает плавную скорость для тонкой полировки смолы и зеркальной полировки.
4. Усовершенствованный ПЛК PANASONIC и сенсорная панель.
Архитектура управления включает в себя ПЛК PANASONIC и преобразователь частоты (инвертор) в сочетании с эргономичной сенсорной панелью управления. Рабочие могут легко устанавливать параметры вертикального перемещения, регулировать скорость шпинделя и управлять линиями влажной подачи без ручных усилий.
Возможности обработки и совместимость материалов
Данные об операционной эффективности
- Обработка мрамора:Производительность от 8 до 9 м² в час на мраморных плитах средней твердости стандартной толщиной от 20 до 30 мм.
- Обработка гранита и кварца:Возможность многоступенчатой алмазной шлифовки от крупной зернистости 50# до зеркальной полировки смолой 3000#.
Совместимые материалы
- Натуральные камни:Гранит, Мрамор, Травертин, Известняк, Сланец, Кварцит.
- Инженерные материалы:Нанокристаллическое стекло, терраццо, кварцевые поверхности, фарфоровые плиты.
Универсальные сценарии применения
🪦 Производство надгробий и памятниковИдеально подходит для выравнивания поверхности, лицевой полировки, шлифовки фасок и обработки кромок надгробий. |
🛠️ Калибровка поверхности плиты и устранение дефектовЛегко устраняет царапины, следы от пилы и потускневшие пятна на плитах, распиленных групповой или проволочной распиловкой, перед окончательной упаковкой. |
🧩 Полировка мозаики и мелкого паркетаЭффективно обрабатывает небольшие декоративные изделия из камня, паркетную плитку и нестандартные мозаичные вставки, расположенные вокруг центральной колонны. |
🔄 Отделка дуговых плит и изогнутого камняПри оснащении дополнительным верстаком, вращающимся на 360 градусов, радиальный рычаг плавно повторяет вогнутые и выпуклые дуги колонн, изогнутых ступеней и круглых столешниц. |
Пользовательские параметры конфигурации
Дополнительное оборудование
- Вращающийся верстак для дуговой полировки слябов.
- Мультиабразивные быстросменные адаптеры (франкфуртский, алмазный круг, полимерный диск, фетровая подушка).
Установка, обслуживание и поддержка запасных частей
- Размер установки:Требуется ровный бетонный пол в рабочей зоне размером 3200 × 1800 мм с подключением чистой воды (поток 1,0 м³/ч).
- Регулярное техническое обслуживание:
- Периодически смазывайте поверхность направляющей круглой стойки и подшипники шарнира рычага.
- Осмотрите линии подачи воды и убедитесь в качестве воды, чтобы предотвратить засорение форсунок.
- Наличие запасных частей:Оригинальные запасные части, включая узлы двигателей SIEMENS, модули ПЛК PANASONIC, гидрозатворы, подшипники и шпиндели шлифовальных головок, имеются на складе и отправляются по всему миру в течение 24–48 часов.
Почему стоит выбрать KAIDA STONE MACHINERY?
- 20+ Годы производственного совершенства: Провинция Фуцзянь Kaida Stone Machinery Co., Ltd.расположен в городе Шуйтоу, городе Наньань, главном международном каменном центре Китая.
- Глобальная сеть продаж и обслуживания:При поддержке более чем 35 отечественных филиалов и 70 зарубежных торговых агентов, оказывающих локализованную техническую помощь, установку оборудования и удаленное устранение неполадок.
- Сертифицированные стандарты качества:Изготовлено в соответствии с системой управления качеством ISO9001, экологической системой ISO14001 и европейскими директивами безопасности CE.
Контакты и запросы
Для получения подробных технических предложений, индивидуальных схем оборудования или видеодемонстрации ручного станка для полировки камня с радиальным рычагом (SFM-2600A/B) свяжитесь с нашей командой инженеров:
Производитель:Провинция Фуцзянь Kaida Stone Machinery Co., Ltd.
Адрес:DK27-E Пионерский парк Хайлянь, город Шуйтоу, город Наньань, провинция Фуцзянь, Китай
WhatsApp/WeChat/мобильный телефон: +86-18250601100 / +86-15960555832
Электронная почта: info@kaida888.cn / technic@kaida888.cn
